Diagrama de Sentenças – Central de Suporte

Considerar cuidadosamente as relações entre cláusulas, frases, e outras classes gramaticais, é vital para a compreensão do texto bíblico. Logos ajuda você a fazer isso com a ferramenta Diagrama de Sentenças. Escolha entre os estilos de diagrama Linear ou Fluxo de Texto, e estude as relações entre as várias partes do texto.

Observação: Esta funcionalidade está disponível no Logos Bronze, ou superior.

Avançar para:

Diagrama Linear

Diagrama de Fluxo de Texto

Imprimir ou Exportar um Diagrama

Diagrama Linear

O estilo de diagrama Linear é adequado para estudar e exibir as relações entre palavras individuais no texto.

Para começar:

1. Abrir um documento de Diagrama de Sentenças

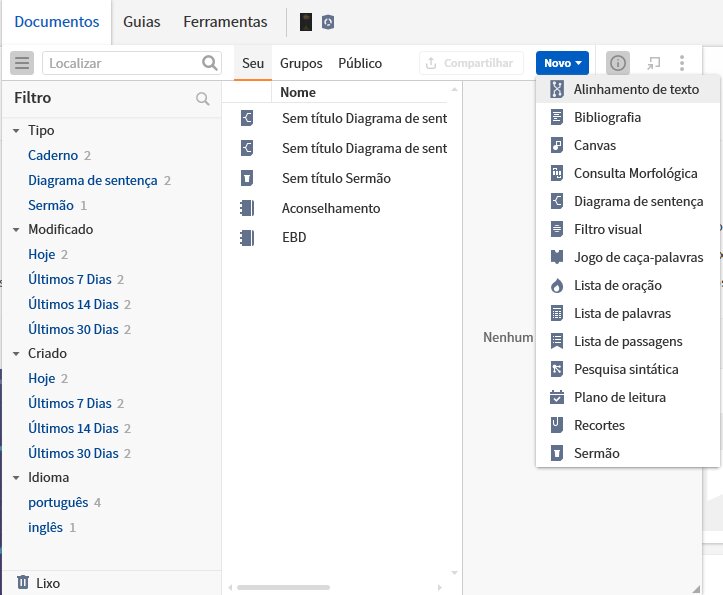

Clique em Docs e selecione Diagrama de Sentenças. Logos abre um documento de Diagrama de Sentenças em branco. Clique no título para adicionar um título exclusivo ao seu diagrama. Considere usar o texto que você está diagramando, como Romanos 12:3.

2. Inserir a passagem

Clicar em Inserir passagem expande o menu. Insira a passagem que você deseja diagramar. Clique na passagem na lista suspensa para ativar Inserir e opções. Selecione a tradução e escolha uma linha alternativa para exibir com seu texto (opcional). Clique em Nenhuma linha alternativa para expandir um menu de opções. (Você formatará como o texto alternativo é exibido após o Logos inserir a passagem.) Selecione Inserir.

3. Adicionar componentes do Diagrama

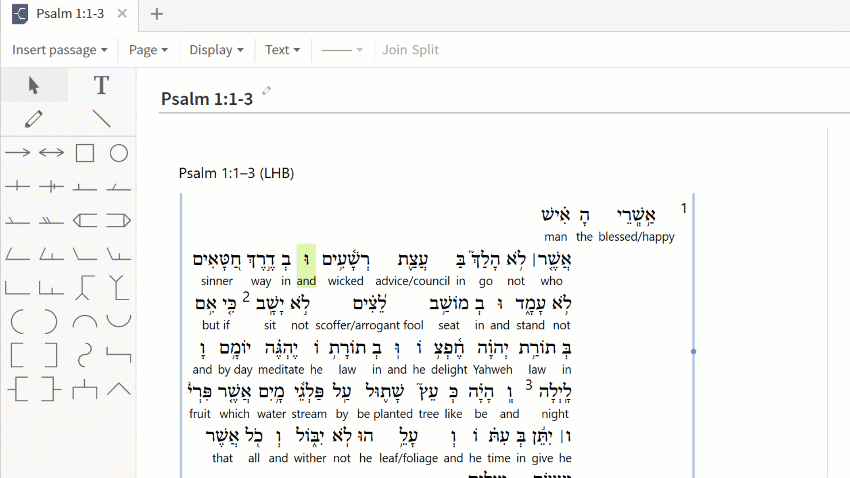

O padrão do Logos é a orientação EPD (da esquerda para a direita) para o Grego. No canto inferior esquerdo, selecione DPE (da direita para a esquerda) para Hebraico/Aramaico.

Clique em um segmento à esquerda do documento para selecioná-lo. Clique no local no corpo do documento onde você deseja colocar o segmento. É melhor começar com o sujeito e a linha do predicado. Depois de colocar o texto, adicione segmentos adicionais. Estes ão projetados para se encaixar nos componentes adjacentes.
Clicar em um segmento exibe um círculo branco aberto, e um ou mais círculos azuis sólidos (exiba-os constantemente clicando em Exibir e selecionando Sempre exibir alças de forma). Clicar no círculo branco aberto permite a você mover o segmento do diagrama (e quaisquer palavras colocadas no segmento), e clicar em um círculo azul permite ajustar o tamanho do segmento.
Remova um segmento do diagrama clicando nele e pressionando Excluir. Isso não exclui o texto.
Adicione linhas adicionais ao seu diagrama clicando no ícone da linha ou do lápis. Desenhe o segmento em seu local desejado. Se o seu desenho se parece com um segmento existente, Logos atualiza automaticamente o seu desenho com o segmento correspondente.
Adicione texto ao seu diagrama clicando no ícone de texto. Passe o cursor sobre o local desejado no documento e clique. Insira seu texto desejado.

Observação: Para saber mais sobre a diagramação de sentenças, verifique Análise Diagramatical (incluída no Logos Prata e superior.)

4. Organizar o texto

Arraste uma palavra para a localização do segmento correspondente no diagrama.
Para agrupar palavras, como τῆς χάριτος, pressione Ctrl (Windows) ou Cmd (Mac) e selecione as palavras que você deseja conectar e clique em Agrupar. Desfaça a ação clicando em um conjunto combinado de palavras, e selecionando Separar.
Tal como acontece com os segmentos do diagrama, as alças de forma branca e azul permitem mover e redimensionar os blocos de texto.

Observação: Para alterar os atributos da fonte, selecione o texto, e clique em Texto na barra de ferramentas para expandir o menu suspenso.
Para exibir um texto alternativo, clique em Exibir para expandir uma lista de opções, e selecione sua disposição preferida. (É recomendável que você faça esta seleção antes de organizar as palavras no diagrama para manter o alinhamento e espaçamento adequados.)

Abrir um Diagrama de Sentenças no Logos.

Diagrama de Fluxo de Texto

O estilo de diagrama de Fluxo de Texto é adequado para estudar e exibir as relações entre as cláusulas em um discurso. Para começar:

1. Abrir um documento de Diagrama de Sentenças

2. Inserir a passagem

Clicar em Inserir passagem expande o menu. Insira a passagem que você deseja diagramar. Selecione a passagem na lista suspensa para ativar Inserir e opções. Escolha a tradução a exibir. Clique em Diagrama linear para expandir suas opções, e selecione Diagrama de fluxo de texto. Selecione uma linha alternativa para exibir com seu texto, clicando em Nenhuma linha alternativa para expandir um menu de opções. (Você formatará como o texto alternativo é exibido após o Logos inserir a passagem.) Selecione Inserir.

3. Organizar o texto

Clique em uma palavra (ou número do versículo) para mover essa palavra, e todas as palavras subsequentes em seu texto, para um local diferente no documento.
Observação: O diagrama de Fluxo de Texto sempre mantém a ordem do texto, independentemente de onde você move partes no documento.
Para exibir um texto alternativo, clique em Exibir para expandir uma lista de opções, e selecione sua disposição preferida.
Ajuste a largura do diagrama clicando e arrastando a linha azul no lado direito de seu diagrama. Mova seu diagrama no documento clicando e arrastando-o para seu local desejado.

4. Adicionar os componentes do diagrama

Use os segmentos do diagrama à esquerda para aumentar seu diagrama.

Observação: Esses segmentos são projetados para uso com o estilo de diagrama linear, para que o texto não se encaixe nos segmentos de linha como fariam em um diagrama linear. Os segmentos e o texto se movem independentemente um do outro.
Adicione linhas ao seu diagrama clicando no ícone da linha ou do lápis.
Adicione texto ao seu diagrama selecionando o ícone de texto, e insira seu texto no documento.

Você sabia? Você também pode usar o diagrama de Fluxo do Texto para exibir quiasmas no texto bíblico. Basta selecionar o ícone de texto e inserir seu texto no documento. Clique e arraste as proposições para o local desejado para exibir o quiasmo.

Abra um Diagrama de Sentenças no Logos.

Imprimir ou Exportar um Diagrama

Para imprimir ou exportar seu diagrama, clique no ícone do painel do menu e selecione imprimir/exportar. Logos abre um painel de diálogo de impressão. Selecione as opções de impressão ou exporte seu diagrama como PDF.

Saiba mais sobre o compartilhamento de seu diagrama em sua comunidade Faithlife.com.
